网络图，顾名思义可以理解为如同网络形状一般的图片，英文名为Network planning，它是一种传输媒体互连各种设备的物理布局图。网络图是由作业、事件和路线三个因素组成的，按照结构类别，可分为星型结构、环型结构、总线结构、分布式结构等。在实际的工程管理中，会频繁使用网络图的概念，在各种工程中，网络图都有巨大的优势，是平时使用较多的一种工具图。
基本网络图与相似甘特图的区别
基本网络图相比起甘特图，有更大的优势，可便于跟踪项目进度，抓住关键环节，并可以足够准确的各单位和有关人员了解他们各自的工作极其在项目中的完成时间。而甘特图是横向图，一般适用于简单小型的项目，不能系统的表达一个项目中所包含的各项工作之间的计算和分析，以及计划的优化等等。
基本网络图符号

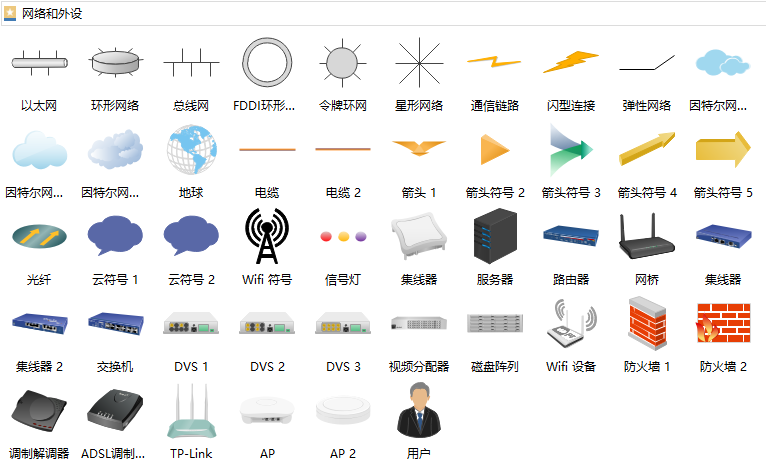

网络图中的符号在绘制过程中，占据很大的作用，合适的利用符号，将会给用户带来良好的体验感受。比如：星形网络、弹性网络、以太网、防火墙和云符号等等，符号是绘制者的得力帮手。
基本网络图的优点、缺点
优点：通过基本网络图，可以使整个项目及其各个组成部分一目了然，使参与各个项目的单位和有关人员，清楚了了解自己的工作以及作用，便于跟踪项目的进度，抓住关键的环节，避免遗漏。

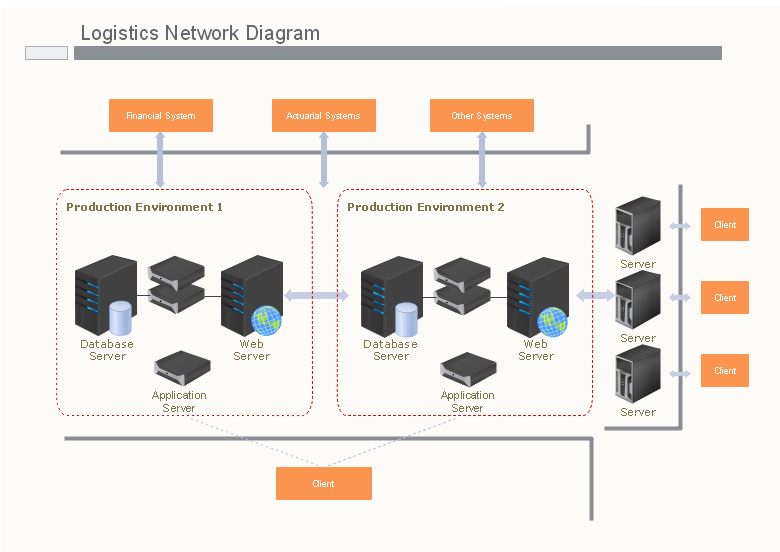

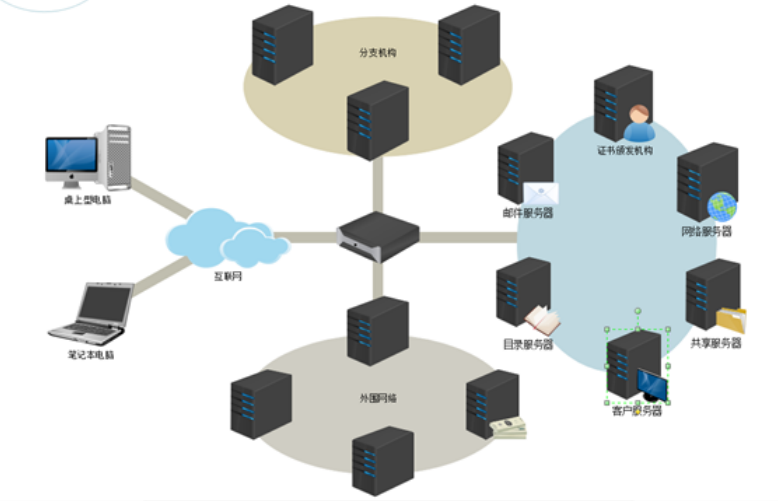

缺点：不能明确的反映出各个工作项目之间错综复杂的关系，不利于分析对其他工作总工期的影响程度。以下是软件中的示例，对于新手而言，可以作为参考之用，绘图不难，难的只是选择一款适合的工具!
基本网络图绘制方法
方法一：亿图图示绘制

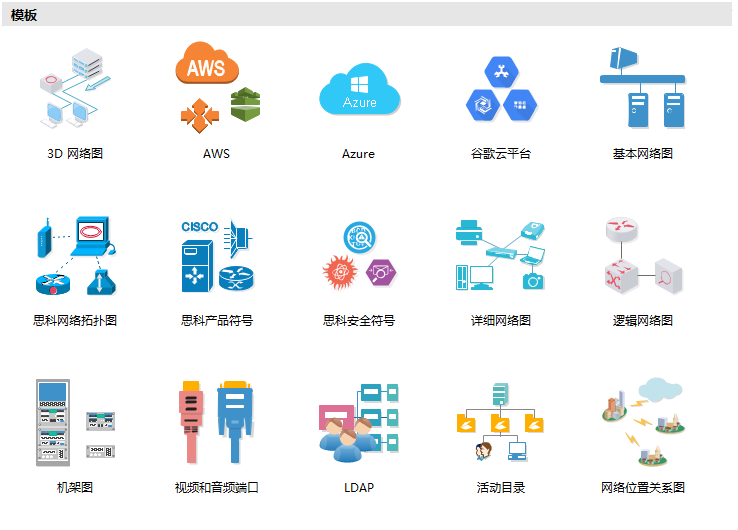

首先打开软件，点击新建网络图，在模板中选择第五个基本网络图。再将鼠标双击基本网络图模板或者选择下方例子中的网络图快速创建，选择左侧符号库中适合的符号，再利用以太网或环形网络形状自带的连接线，也可以用另外一组连接线工具，最后一步打开更多图库，添加背景，在左侧符号库中打开背景图库，选中需要的背景图颜色。
方法二：利用word绘制
点击“SmartArt”，选择第一个选项，在第三行最左的文本框选择“布局”，再点击添加形状，增下下属文本框，以同样的方法继续添加，直到完全够用，最后选择“添加助理”，输入文字说明即可。
新手绘制基本网络图也非常简单，选择适合自己的绘制软件，绘制完成也可以选择多份打印，非常简洁明了，在各种项目里都可以起到重要的作用，开启你的第一幅网络基本图吧。
