数据流程图（DFD）是一种全面表述业务信息系统中的数据流工具，记录整个运作系统从输入到存储所涉及的所有流程。它分为逻辑数据流程图和物理数据流程图，逻辑数据流程图主要用来记录业务层面的数据流动，而物理数据流程图记录系统层面的数据流动。数据流程图将数据程序化的特性，不仅可以方便用户和设计人员沟通，还可以让开发人员整体把控并深入分析图表。
数据流程图四种基本符号

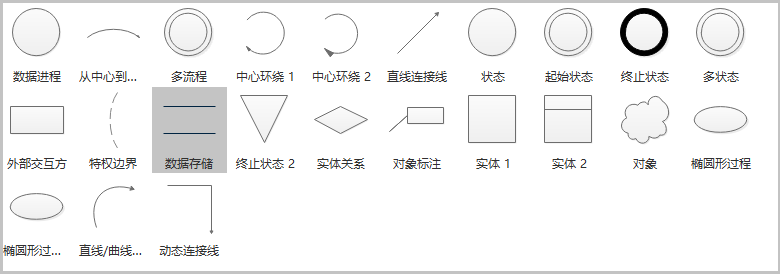

数据流程图包含四个基本符号：外部实体、处理过程、数据流和数据存储。通常外部实体用正方框表示，框中写上外部实体名称。处理过程用带圆角的长方形表示，而数据流用一个水平箭头或者垂直箭头表示。最后是数据存储，通常用开口的长方条表示。以亿图图示为例，下图详细展示了绘制数据数据流程图所需的四种基本符号。
用亿图图示快速绘制数据流程图
首先下载并安装亿图图示软件，找到流程图，选中模板页面的“数据流程图”并“双击”。跳转到新的画布，这时可以发现画布周边布满工具栏，左侧为符号库，可以直接拖拽里面的符号到画布，可更改大小和颜色。选取合适的中心方向符号来表示数据流向，方向符号可以通过旋转跟镜像进行转换。
其次，双击符号即可输入关键文本。最后，完善数据流程图。为了让流程图看起来更专业，可以选择更换主题，并保存为需要的格式，导出并分享即可。
