随着经济的不断发展，人们的生活水平在不断提升，社会对商品的需求也越来越大，传统的生产模式和流程已经显得力不从心。而先进的生产工艺流程图能充分发挥设备的利用率，最大限度的保证产品的质量。工艺流程图是工艺设计的关键文件，它以形象的图形符号表示出工艺过程选用的化工设备、管路、附件和仪表灯的排列及连接，借以表达在一个化工生产中物量和能量的变化过程。
了解了生产工艺流程图的诸多特点之后，那么我们该如何绘制呢？一般情况下，生产工艺流程图应该包括流程图的名称、设备、标题、图例、工序描述、标注说明以及各种指代符号等，小编以活性石灰的生产工艺为例，为大家展示一张完整的生产工艺流程图应该具备哪些构成要素以及成图模型。
PS：以上图片内容仅供参考，不做实际用途。
也许有人会问了，为什么小编的这张图几乎都是图形，这好难画啊。其实这是因为利用图形绘制出的工艺流程图，在视觉上简单明了，有利于我们更加直观的理解整个流程。至于这张图的绘制难度，其实很简单，只要选对了绘图工具，这样的图可以分分钟作出来。顺便介绍一下小编用的这款工具就是亿图图示绘图软件，接下来一起来看看我是如何快速绘制出这样的一张生产工艺流程图的吧。
生产工艺流程图绘制步骤详解
1、首先打开我们的绘图工具亿图图示，然后点击“新建”，找到工业自动化分类，之后我们就能看到有很多模板可以选择，只要用鼠标点一下你看上的模板就行。要是没有心仪的模板，那咱就自己创建一个新的，点击右侧“创建”一个新的空白画布。

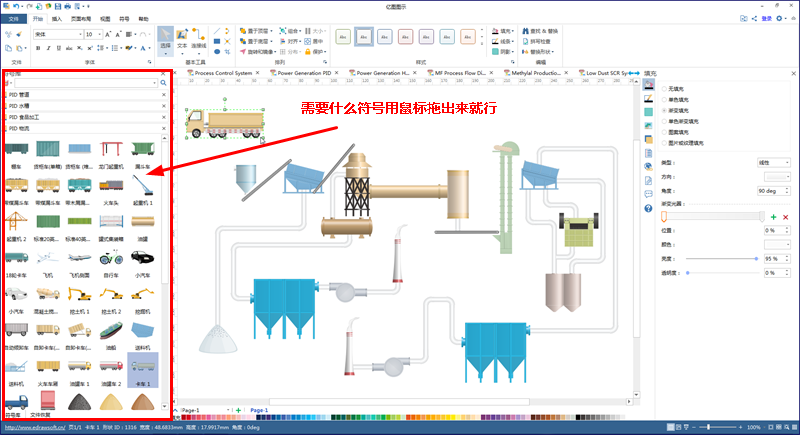

2、进入画布之后，就要开始画图了，软件提供了大量的矢量符号在左侧的符号库中，需要使用的时候直接用鼠标拖进画布即可。包括管道、阀门、设备、按钮等等几乎要用的符号都有，而且每个符号下方都有相应的注释，也无需担心会错误使用的问题，你要做的就是将这些设备管道排列连接起来就行。
3、等图形都排列好了，选择上方的“文本”按钮，即可在画布内输入文字，然后再依次添加标题、注释、工序描述等等即可。如果想让图形更加美观，也可以在软件上方对符号等进行样式修改。
4、最后，将我们画好的作品保存导出就行，亿图图示支持将导出为图片、PDF、Html、Office等格式，选择对应的格式，就能进行导出。除此以外，还可以将我们画好的生产工艺流程图存储到亿图云空间，或直接打印出来，十分便利。
